继AirDots系列产品之后，Redmi在今年又推出了Buds系列TWS耳机，首款产品Redmi Buds 3真无线耳机突破了原有的外观，采用了全新的设计。近期，Redmi推出了Redmi Buds 3青春版，相较于标准版又采用了一种全新的设计风格。
Redmi Buds 3青春版充电盒为类似“鹅卵石”的椭圆形，体积小巧，圆润无棱角。耳机为豆状的入耳式方案，但整体设计与AirDots系列有着很大的不同，配备有柔软的硅胶“猫耳”，提供更加舒适稳固的佩戴效果。
功能配置上，采用了蓝牙5.2芯片，支持通话降噪功能，提供清晰通话；支持游戏低延迟模式，提升游戏体验；采用触控操作，支持多种操控模式，使用便捷；还支持IP54防尘防水，日常通勤、健身运动均可使用；拥有单次5小时，整体18小时的续航时间。
我爱音频网此前拆解过小米旗下的小米 FlipBuds Pro、小米Air 2 Pro降噪耳机，小米Air2 SE、小米Air2S、小米Air2真无线耳机；Redmi Buds 3真无线耳机、AirDots3 Pro 真无线降噪耳机、AirDots 3、AirDots 2、AirDots 真无线蓝牙耳机，以及小米小爱随身音箱和小米旗下其他16款蓝牙音箱产品，下面再来看下这款产品的内部结构配置吧~
一、Redmi Buds 3青春版开箱

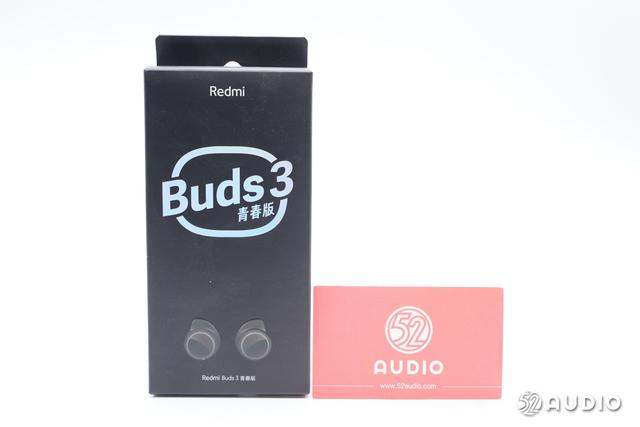

Redmi Buds 3青春版包装盒采用了Buds系列外观，中间炫彩镀膜Buds系列LOGO更改为了椭圆形外边框，对应充电盒外观。底部展示有耳机外观渲染图和产品名称。

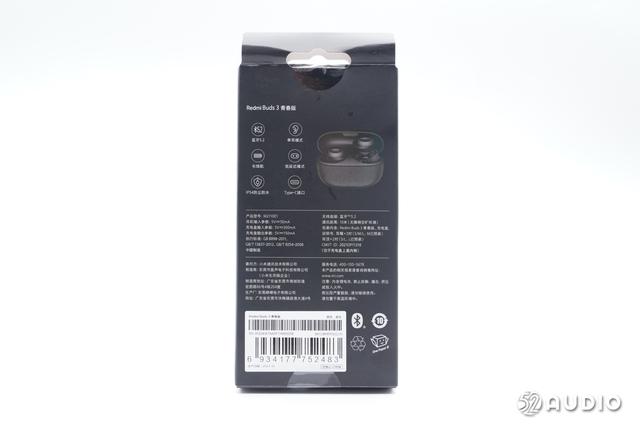

包装盒背面介绍有蓝牙5.2、单耳模式、长续航、低延迟模式、IP54防尘防水、Type-C接口的产品功能特点，以及产品型号：M2110E1；耳机输入：5V-50mA；充电盒输入：5V-300mA，输出：5V-150mA；无线连接：蓝牙5.2；委托方：小米通讯技术有限公司，制造商：东莞市盈声电子科技有限公司（小米生态链系列）等。

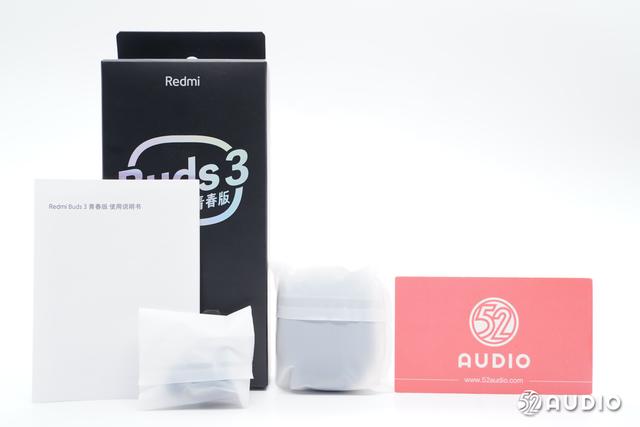

包装盒内物品有耳机、耳塞、耳翼和产品说明书。

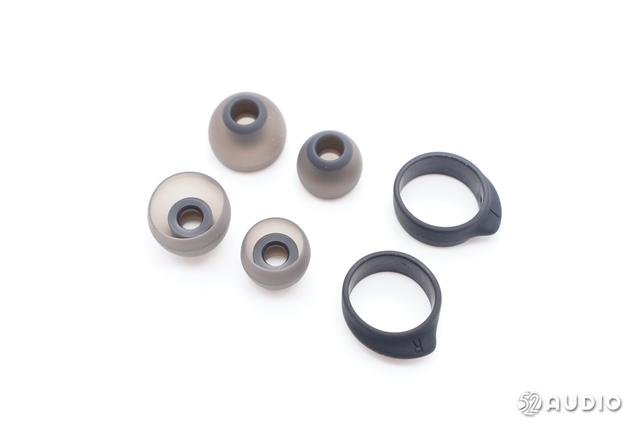

随机额外附赠的两副不同尺寸耳塞和一副耳翼，耳机上还预装有一副，以满足不同人群的佩戴需求。

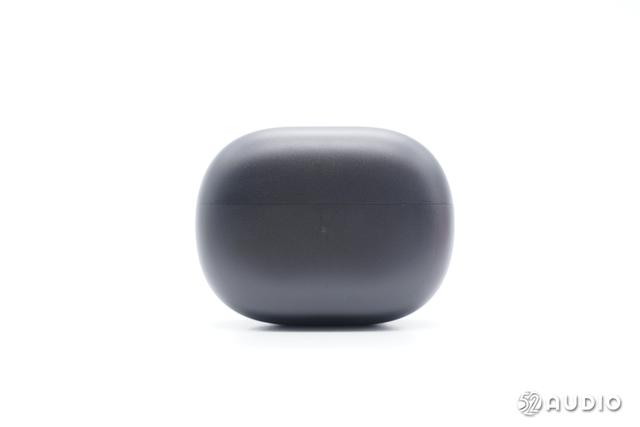

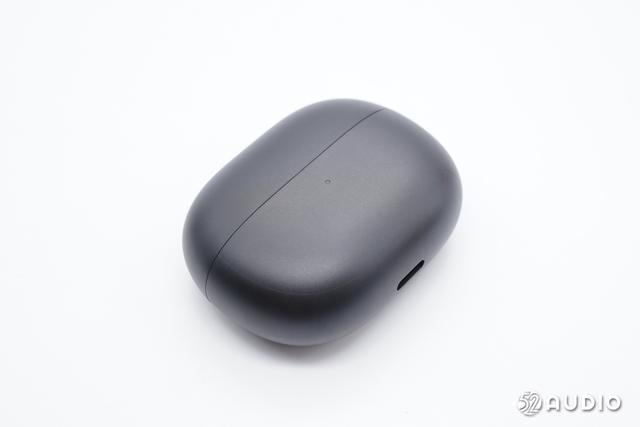

Redmi Buds 3青春版充电盒外观一览，采用了椭圆形设计，磨砂材质，体积小巧轻盈。
充电盒正面设置有一颗指示灯，用于反馈剩余电量信息。

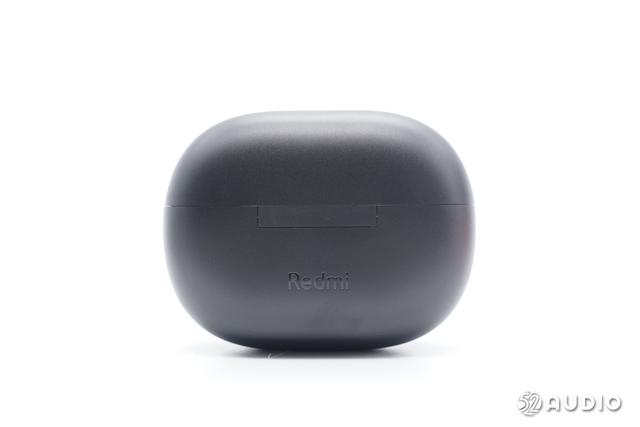

充电盒背面雕刻有Redmi品牌LOGO。

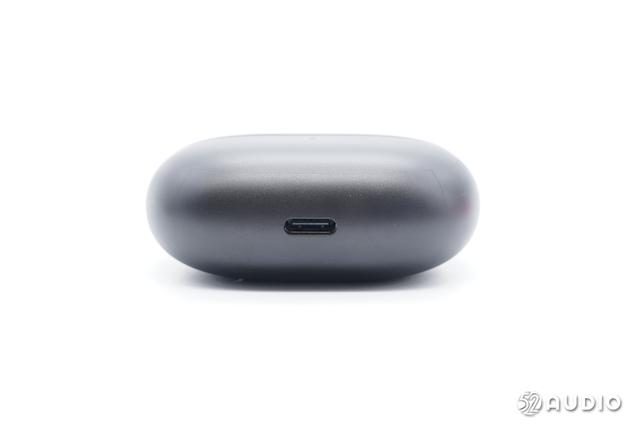

Type-C充电接口位于充电盒底部。

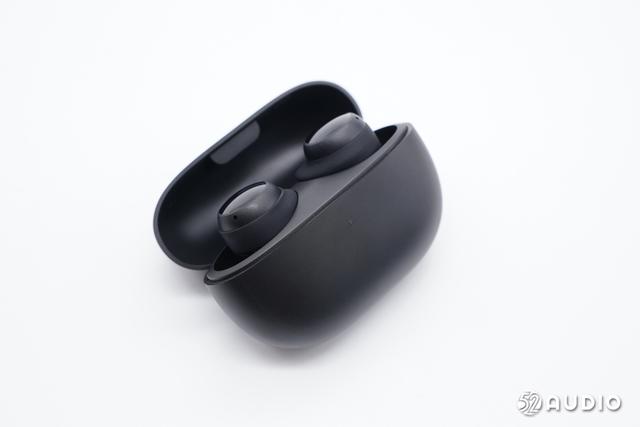

打开充电盒耳机放置状态展示，突出于座舱，能够便捷的取出。

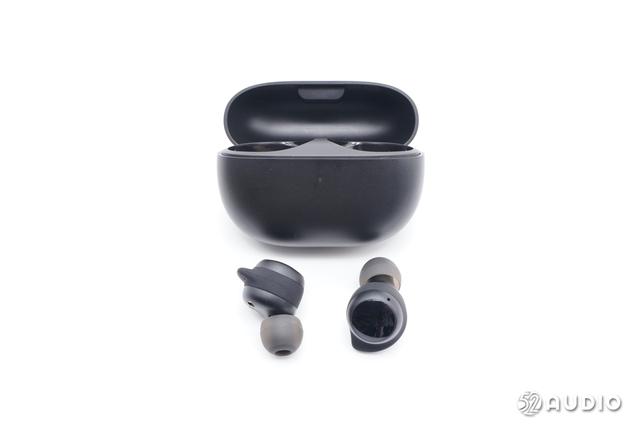

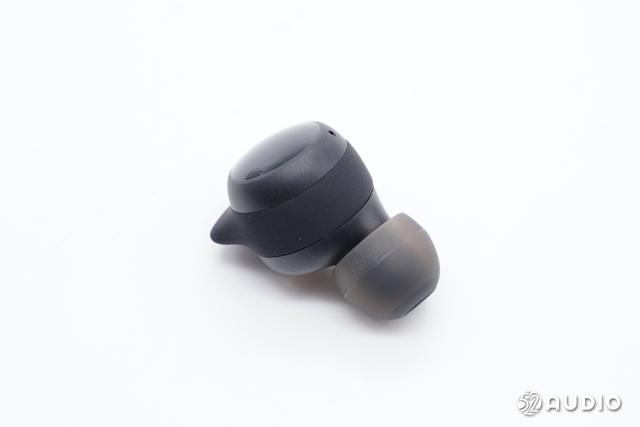

Redmi Buds 3青春版整体外观一览。耳机采用了豆状的入耳式设计，机身上固定有耳翼，提升佩戴稳定性。

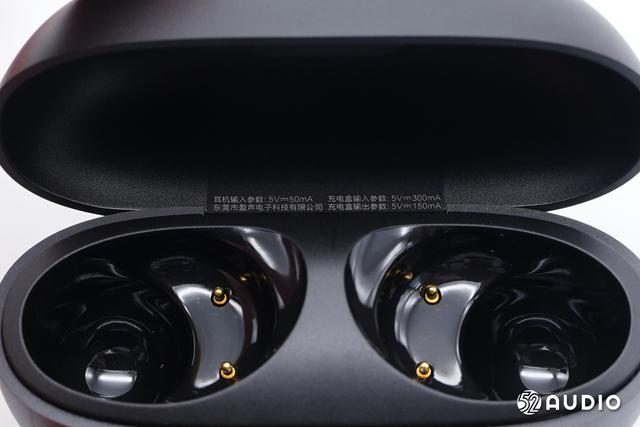

充电盒盖转轴上丝印有耳机输入参数：5V-50mA，充电盒输入参数：5V-300mA，输出：5V-150mA；东莞市盈声电子科技有限公司。

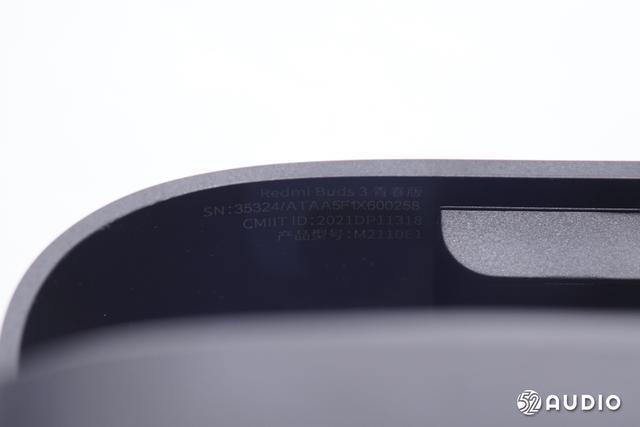

盒盖内侧印有产品名称：Redmi Buds 3青春版，产品型号：M2110E1，以及SN、CMIIT ID编号。

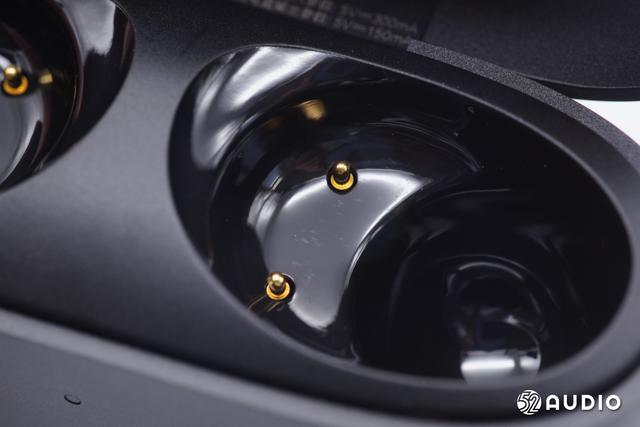

充电盒为耳机充电的金属顶针特写。

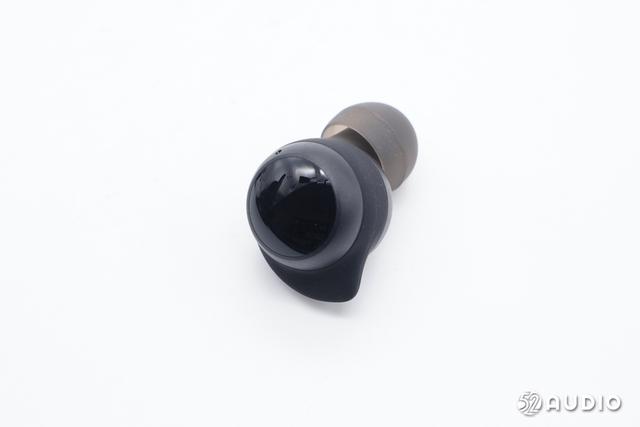

耳机机身为磨砂材质，背部触控区域采用了亮面工艺处理，使得这款产品更加的小巧精致。
耳机侧边外观一览，机身中间位置固定耳翼。

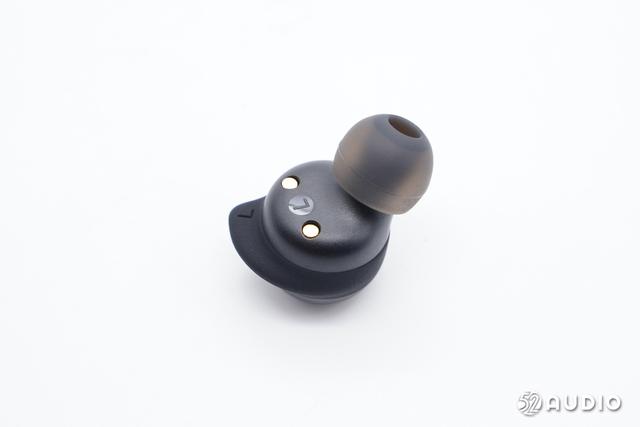

耳机内侧设置有充电触点和L/R左右标识。

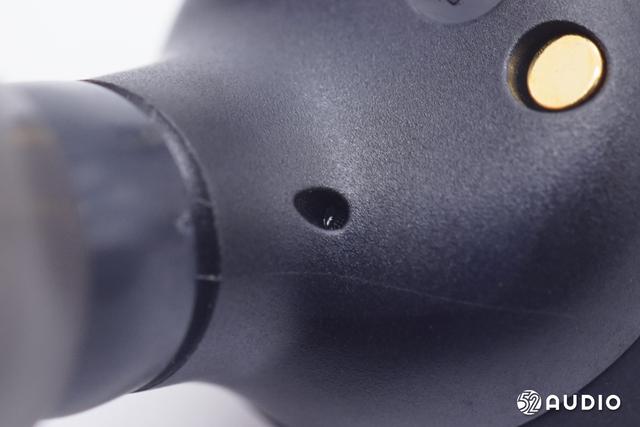

耳机麦克风开孔特写，用于语音通话拾音。
耳机指示灯透明开窗特写，用于反馈配对状态。

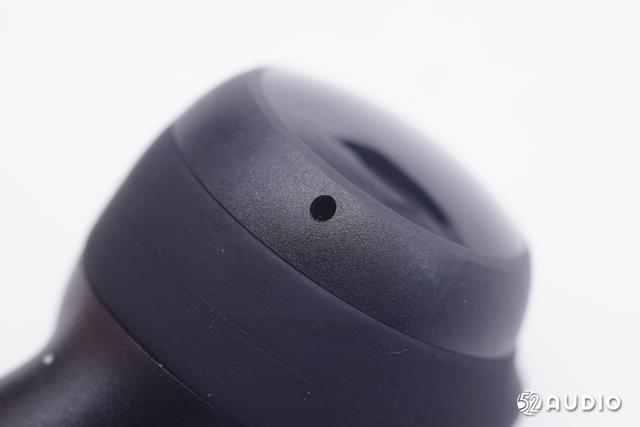

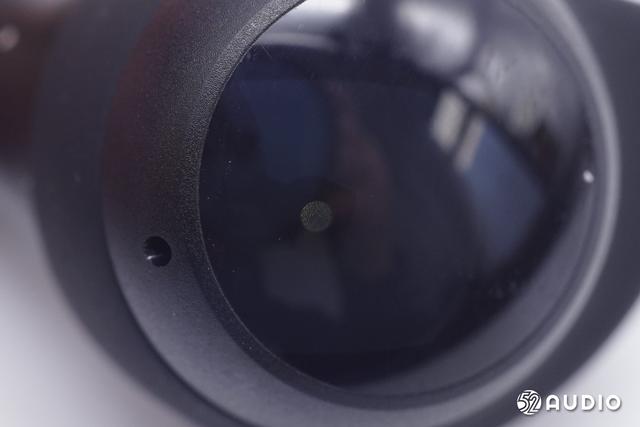

耳机泄压孔特写，使腔体内空气流通。

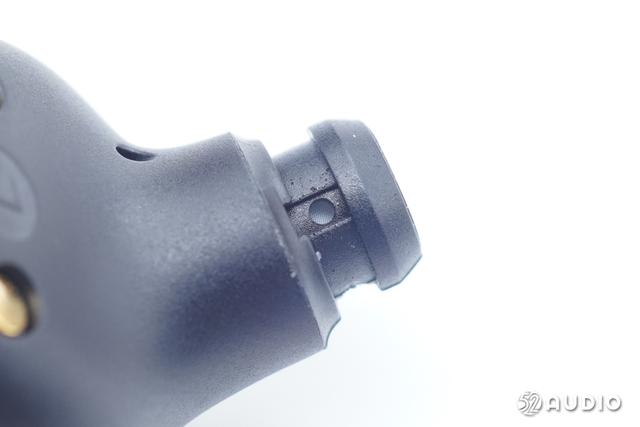

耳机调音孔特写，保障音腔内空气流通，提升声学性能。
机身上固定耳翼的凹槽结构特写，丝印有产品CMIIT ID信息。
耳机出音嘴特写，采用防尘网覆盖，防止异物进入音腔。

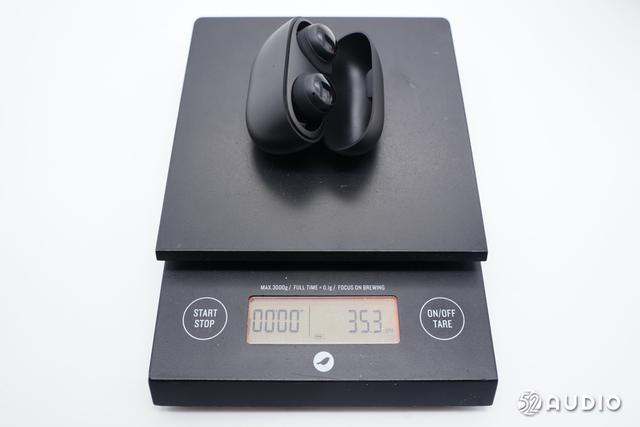

经我爱音频网实测，Redmi Buds 3青春版真无线耳机整体重量仅为35.3g。

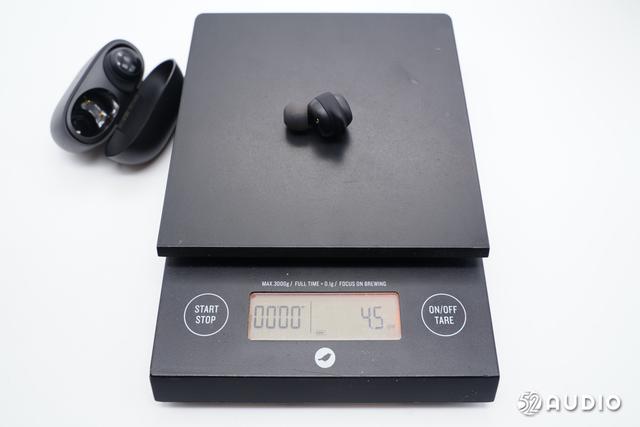

单只耳机重量也仅为4.5g，佩戴舒适轻盈。

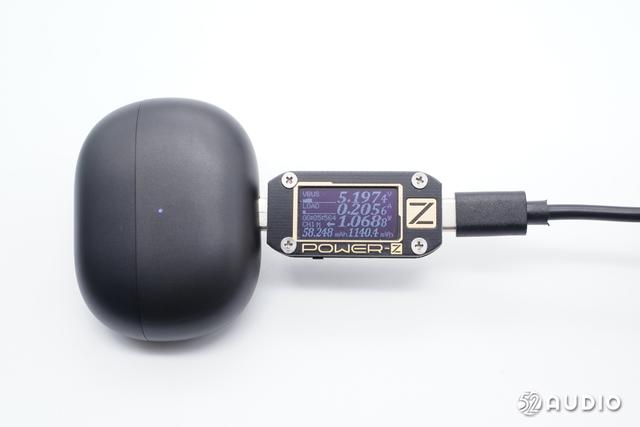

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对Redmi Buds 3青春版真无线耳机进行有线充电测试，充电功率约为1.07W。
二、Redmi Buds 3青春版拆解
经过开箱我们了解到了这款产品小巧精致的外观设计，下面进入拆解部分，看看内部结构配置~
充电盒拆解

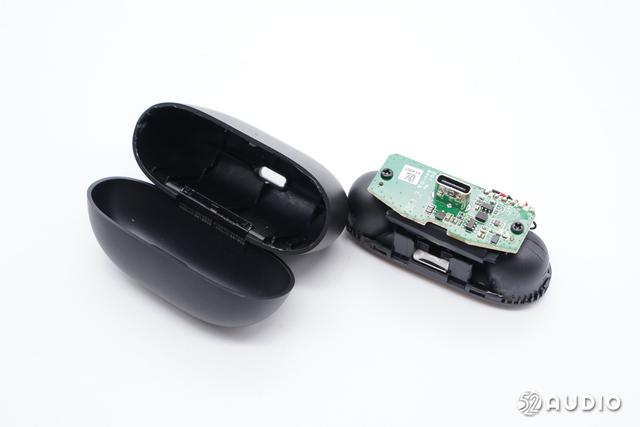

撬开充电盒盖，取出耳机座舱。
外壳上指示灯导光柱特写。

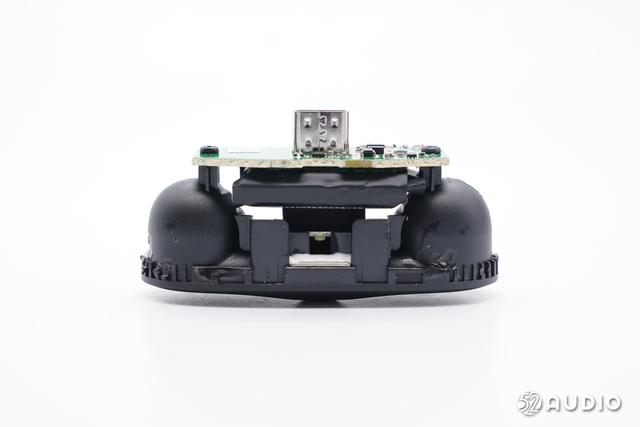

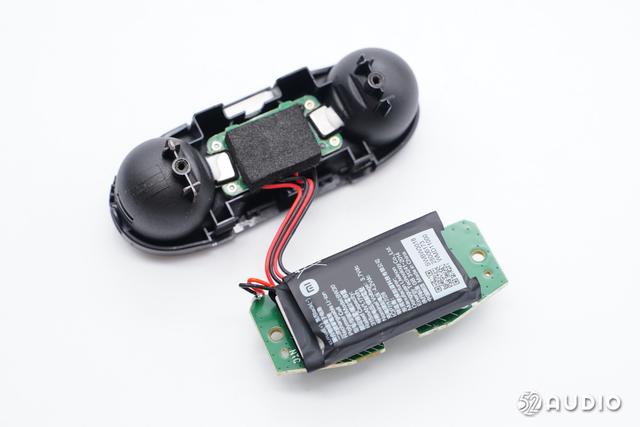

座舱一侧结构一览，上下两层PCB板通过导线连接，中间固定电池单元。

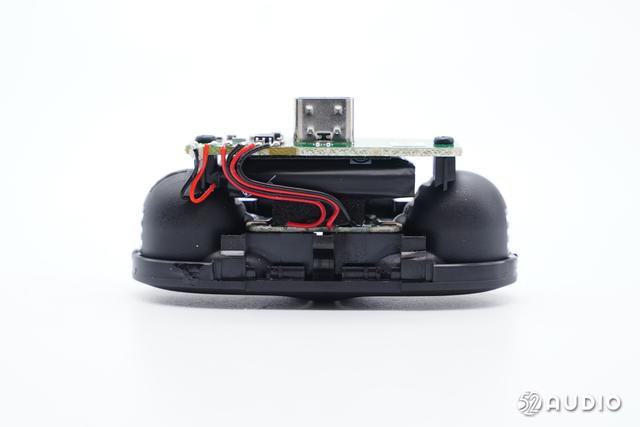

座舱另外一侧结构一览。
侧边结构一览，设置有与外壳固定的卡槽。

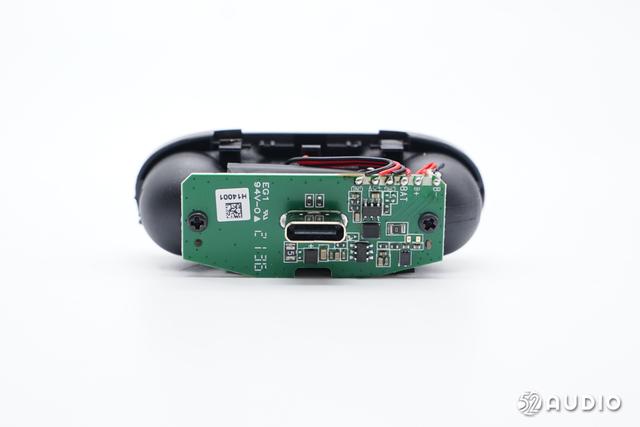

主板通过螺丝固定在座舱底部。
卸掉螺丝，取掉主板，电池通过双面胶与主板固定在一起，座舱底部有电源输入小板。

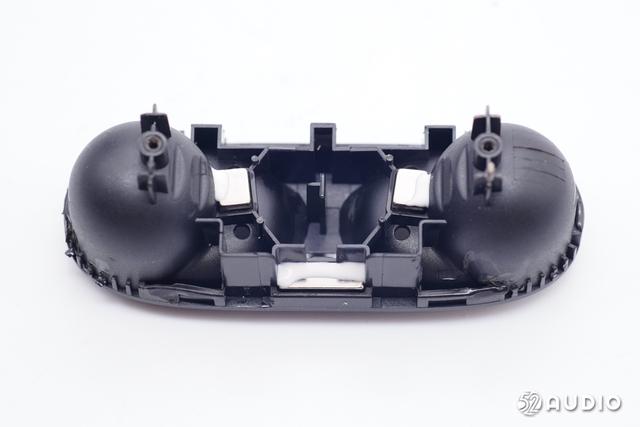

卸掉充电盒内所有组件，底部有三颗磁铁用于吸附充电盒盖和耳机。

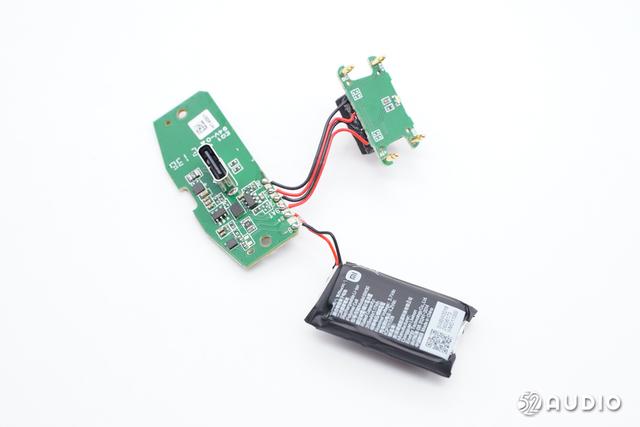

充电盒内主要组件正面一览。

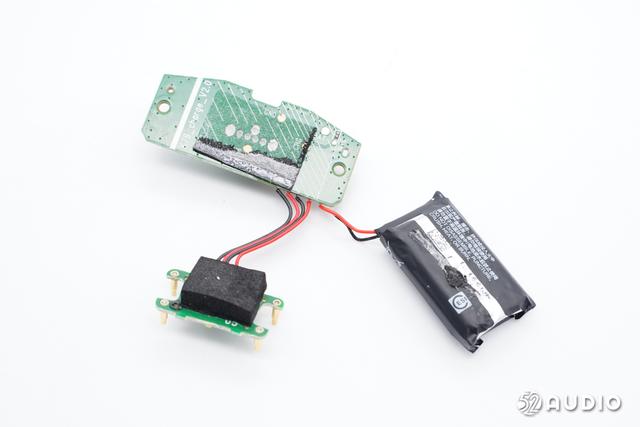

充电盒内主要组件背面一览。

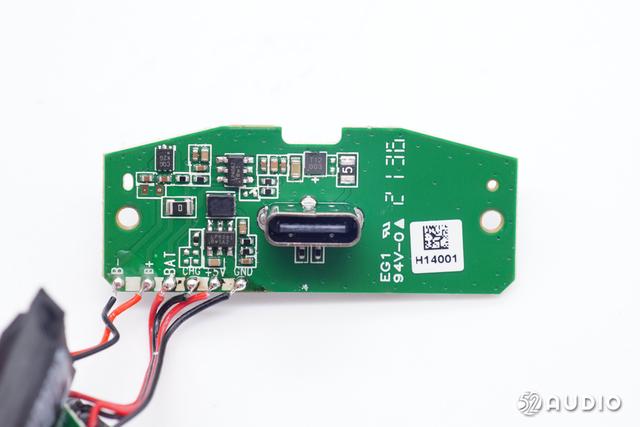

充电盒主板正面电路一览。
充电盒主板背面一览。

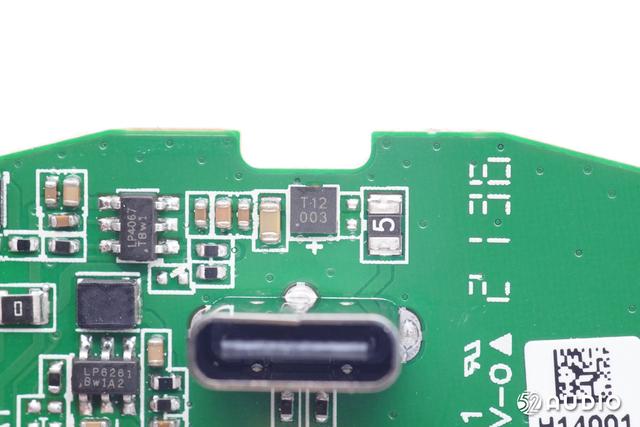

丝印T12 003的TVS，右侧还设置有输入自恢复保险丝，用于充电盒输入过压保护。

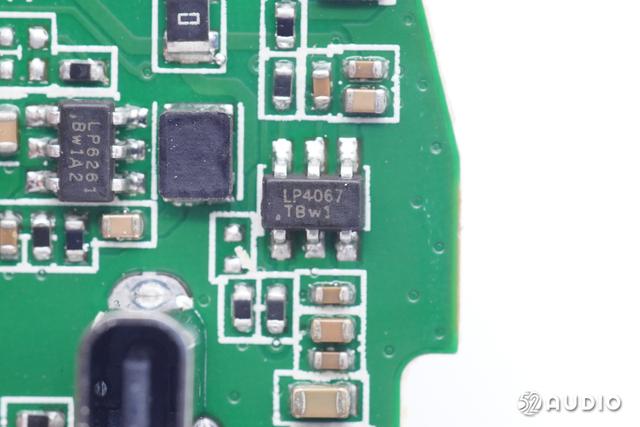

LPSemi微源LP4067锂电池充电IC，是一款用于单电池锂离子电池的完整恒流/恒压线性充电器。输入耐压30V，采用SOT23-6封装和低外部组件数量使LP4067非常适合便携式应用。
内部集成MOSFET，不需要外部电流取样电阻，也不需要阻塞二极管。热反馈调节充电电流，以限制在大功率操作或高环境温度下的芯片温度。充电电压固定在4.2V，充电电流可通过单个电阻器进行外部编程。
据我爱音频网拆解了解到，目前已有小米、OPPO、华为、联想、摩托罗拉、realme、漫步者、QCY、JLab、Skullcandy、Boltune等品牌的音频产品大量采用了微源的电源管理方案。

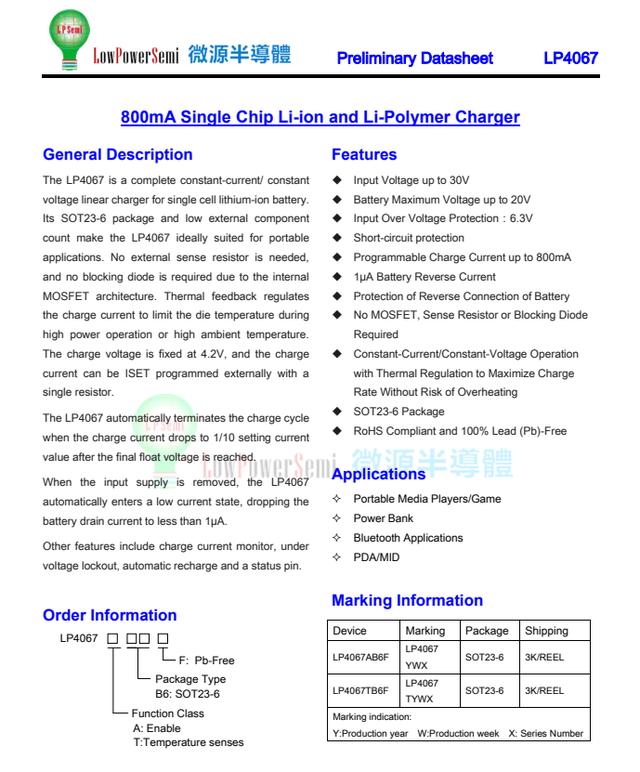

LPSemi微源LP4067详细资料图。

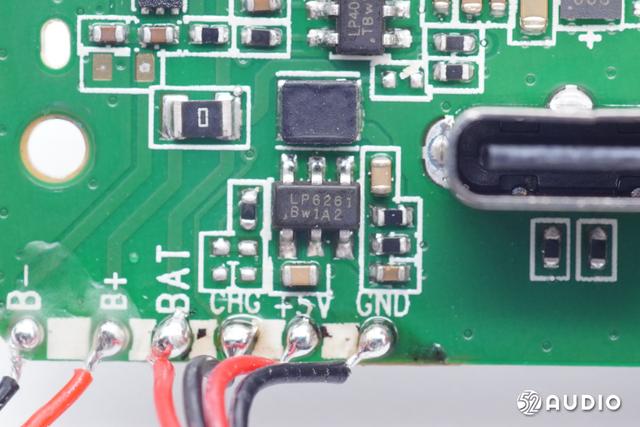

LPS微源LP6261超低静态电流同步升压转换器，具有TRUE真关闭功能，可在关闭和输出短路条件下断开输入和输出，1.2MHz开关频率可以使用小体积的电感和电容；开关脚采用高压9V工艺，能有效的吸收耳机拔插时产能的高压尖峰；同时LP6261在全带载能力范围内(特别是轻载时）无啸叫声。
LP6261在轻负载条件下仅消耗1uA静态电流，在20uA负载下可实现高达75%的效率。在200mA负载下，从3.3V到5V的转换效率高达93%。

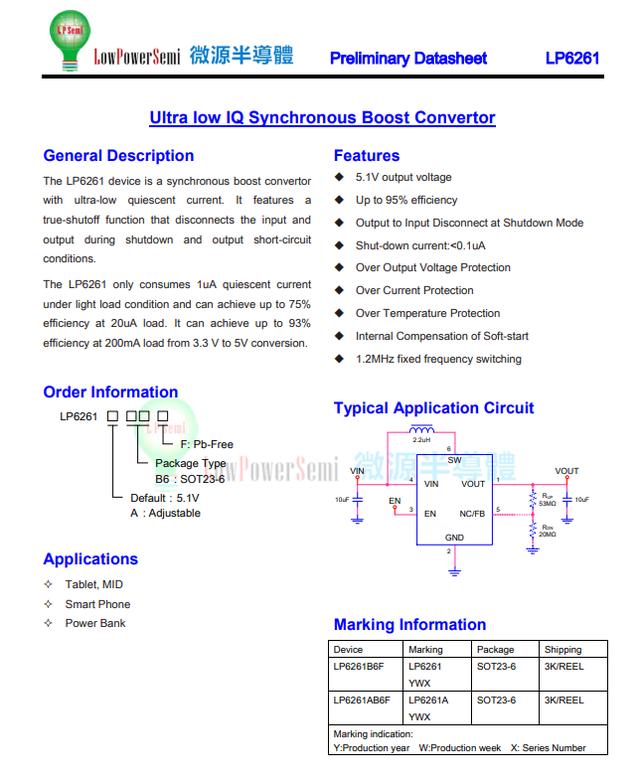

LPS微源LP6261详细资料图。
丝印CQ0 K2G的电池保护IC。

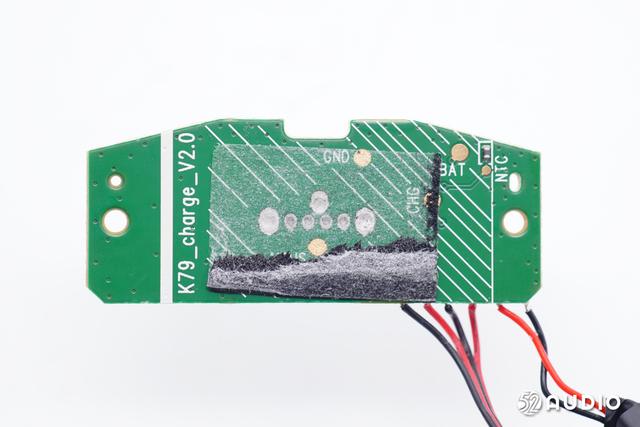

电源输入小板正面电路一览。

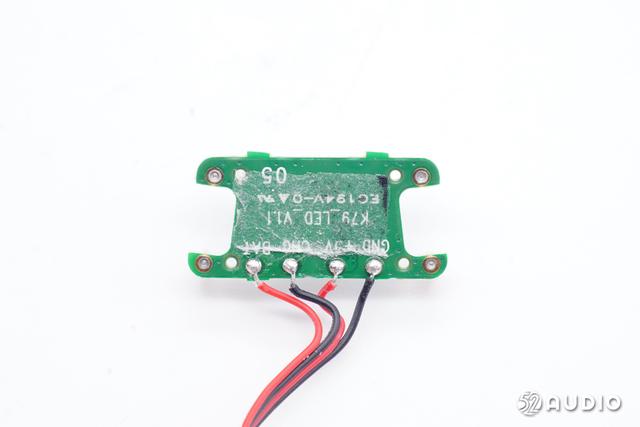

电源输入小板背面电路一览。

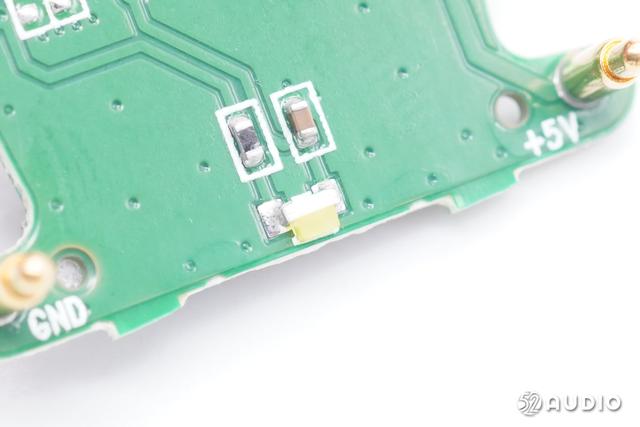

LED指示灯特写。

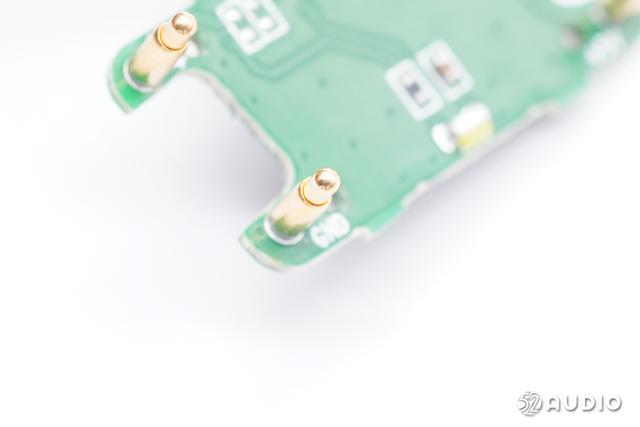

为耳机充电的Pogo Pin连接器。

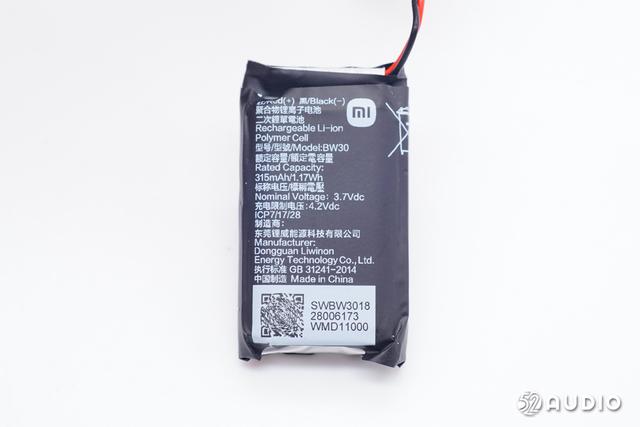

充电盒内采用了聚合物锂离子软包电池，型号：BW30，额定容量：315mAh/1.17Wh，标称电压：3.7V，充电限制电压：4.2V，制造商：东莞锂威能源科技有限公司，中国制造。

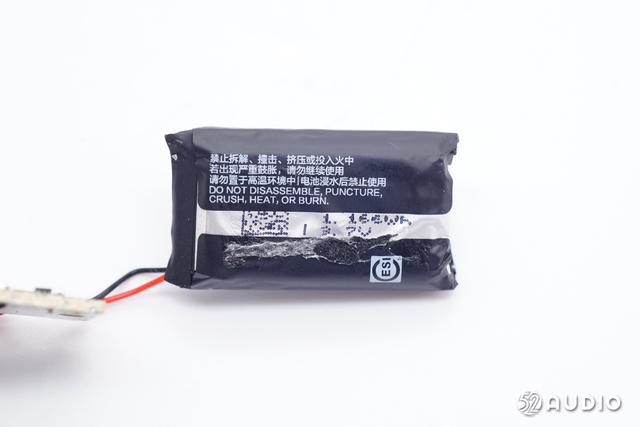

电池背面特写，标签上印有注意事项。
耳机拆解

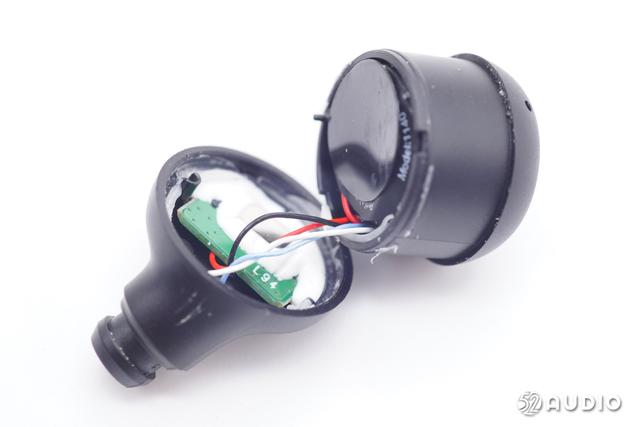

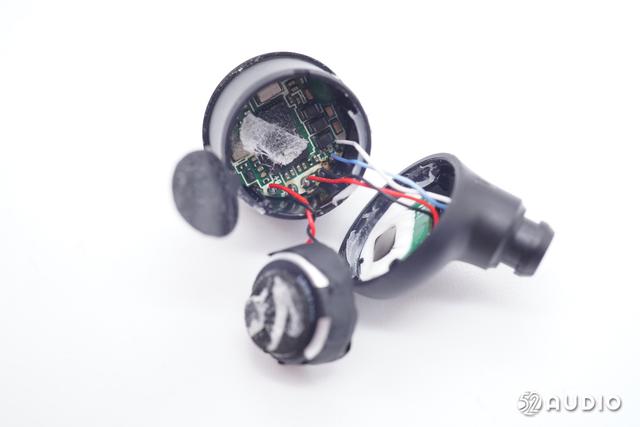

进入耳机拆解部分，沿合模线撬开腔体。前腔内部设置有电源输入小板，通过导线连接到后腔主板。

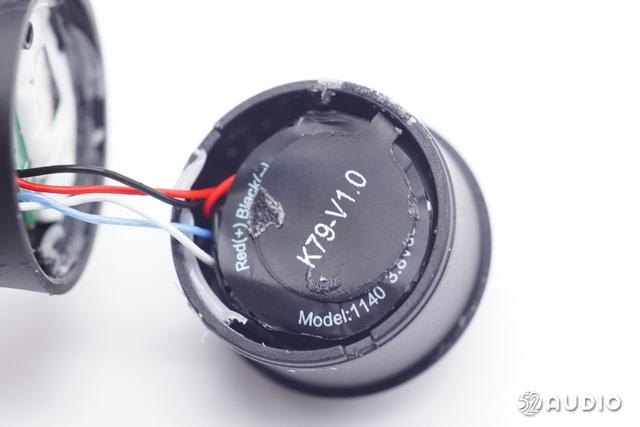

后腔内部电池上贴有屏蔽贴片，丝印K79-C1.0。
揭开贴片，取出电池。

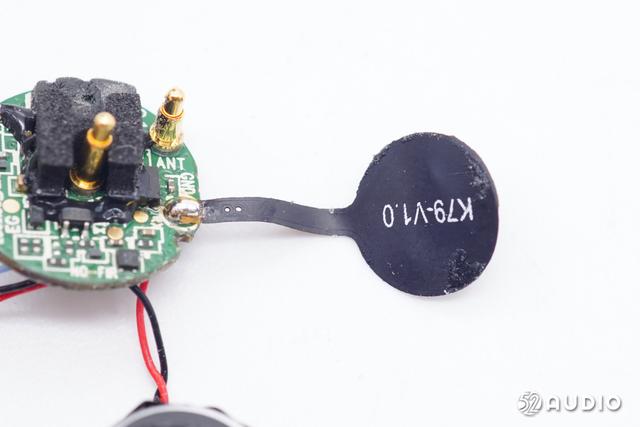

取出主板，后腔底部设置了触摸检测贴片和蓝牙天线。

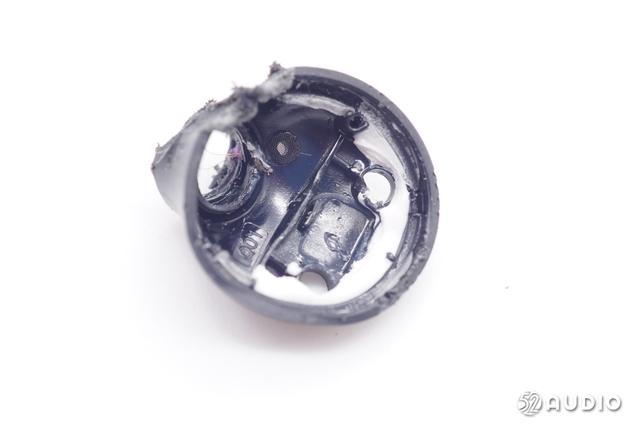

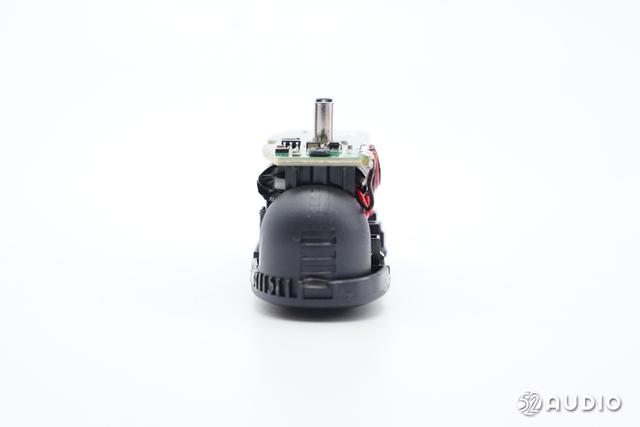

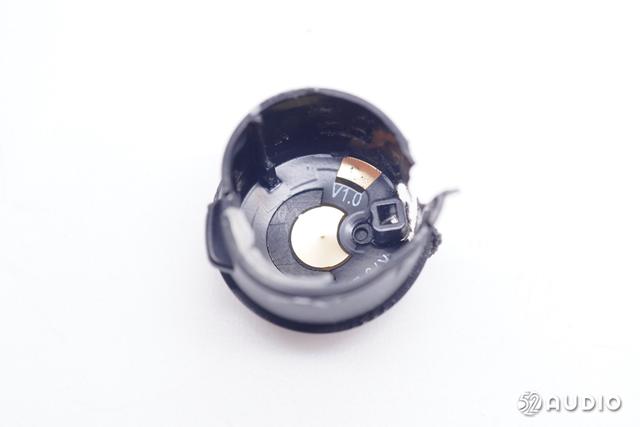

取出前腔内部扬声器和电源输入小板，腔体内部结构一览。

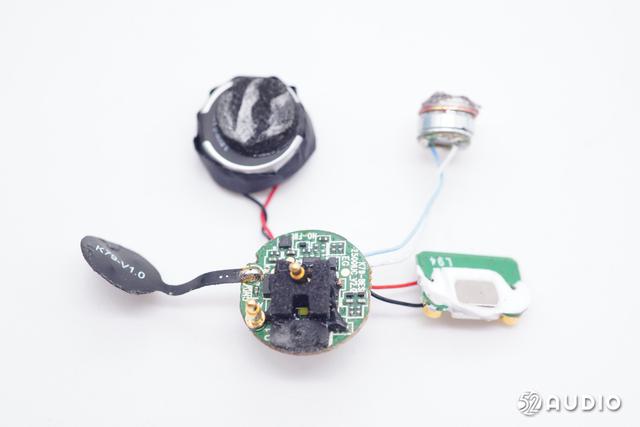

耳机内部主要组件一览，电池、扬声器和电源输入小板均通过导线分别连接到主板。
电池屏蔽贴片特写。

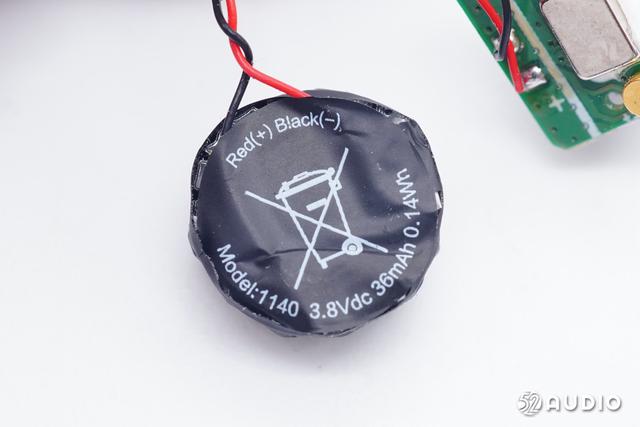

耳机内部采用了软包扣式电池，标签上丝印信息有型号：1140，额定电压：3.8V，容量：36mAh/0.14Wh。

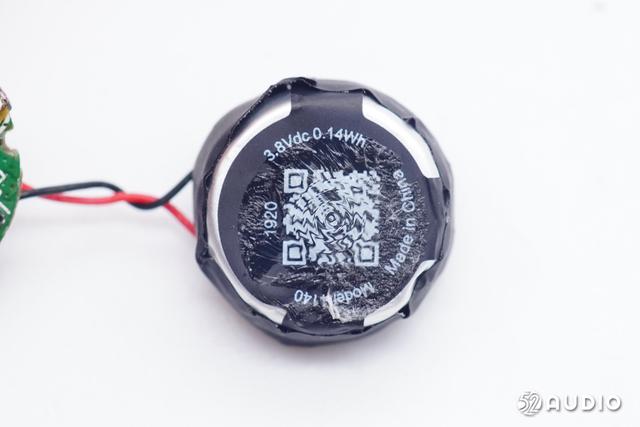

电池背面有丝印二维码信息。
耳机动圈扬声器正面特写，采用外磁设计。

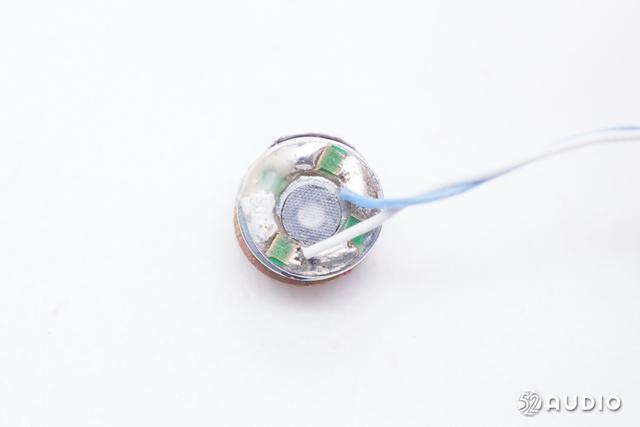

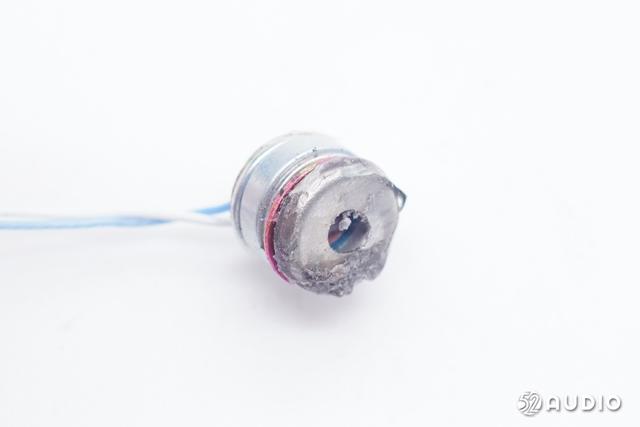

耳机扬声器背面特写，中间位置设置有调音孔，通过防尘网覆盖。

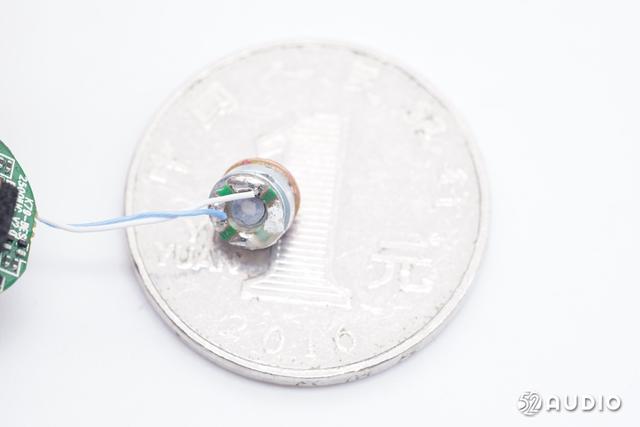

扬声器与一元硬币大小对比。

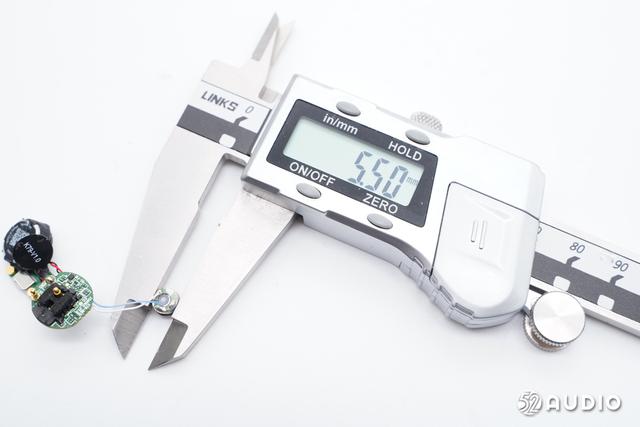

经我爱音频网实测，扬声器尺寸约为5.5mm。

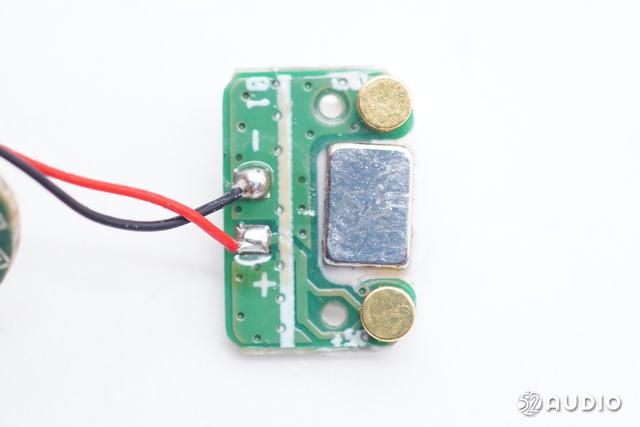

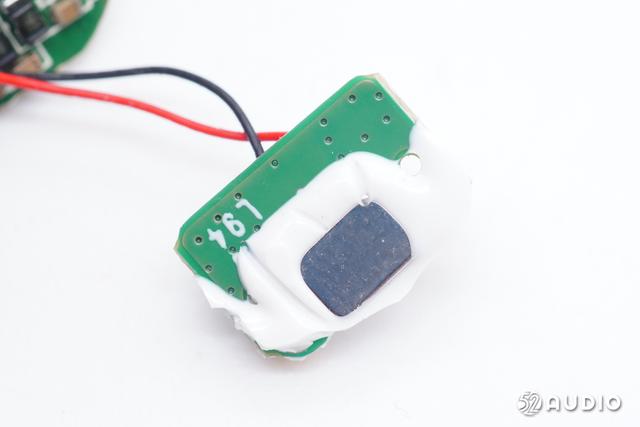

耳机电源输入小板正面特写，中间通过胶水固定磁铁，用于吸附充电盒。
电源输入小板背面特写。

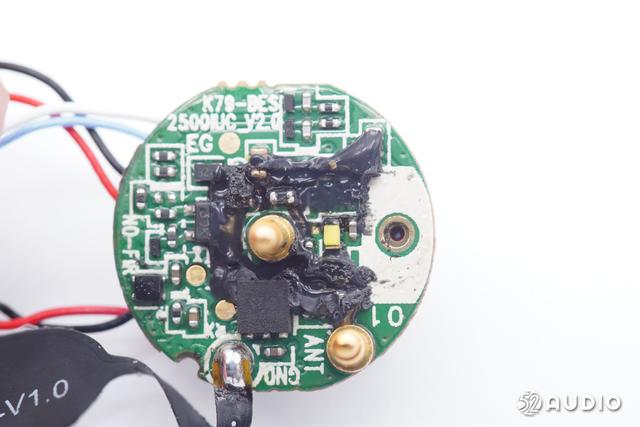

耳机主板正面电路一览。

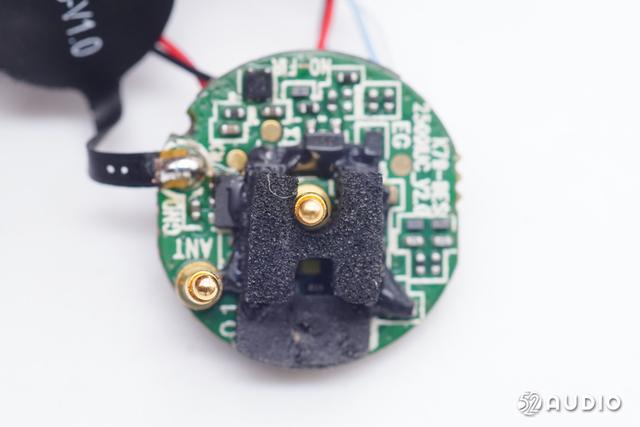

主板背面与耳机壳相接的一面填充支撑海绵。
主板背面电路一览。
用于连接蓝牙天线的pogo pin连接器。
丝印HH01F的触摸芯片，用于检测触摸操作。

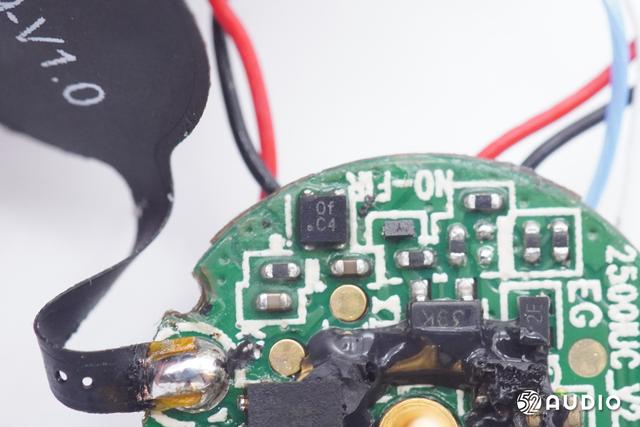

丝印0f C4的锂电保护IC。

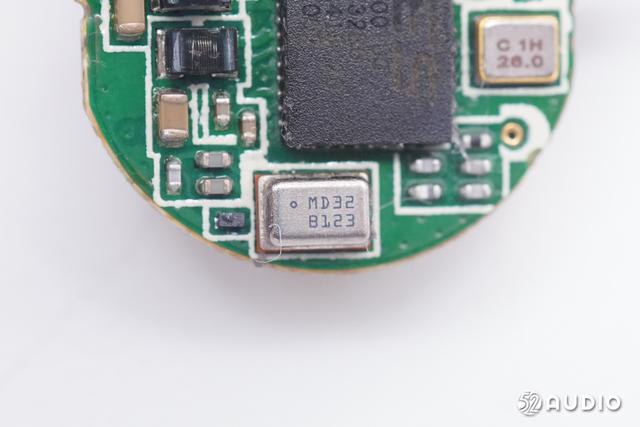

镭雕MD32 B123的MEMS麦克风，用于语音通话拾音。

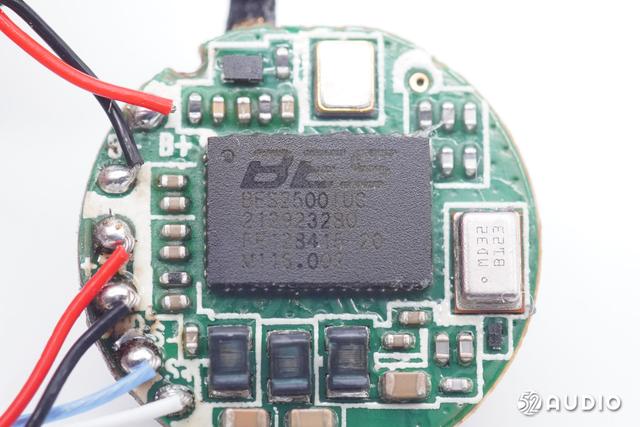

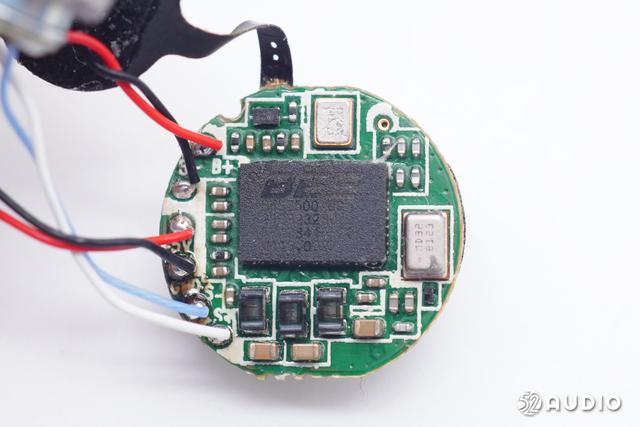

主控芯片采用了恒玄BES2500IUC，BES2500系列是恒玄新一代蓝牙音频SoC，均支持蓝牙5.2，不同后缀配置和功能不相同。恒玄BES2500IUC/IU/IZ系列，具有超低底噪，512K SRAM, 2M/4M FLASH，为高性价比方案。
据我爱音频网拆解了解到，目前荣耀、OPPO等品牌旗下多款产品已采用了BES2500系列，三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音等品牌的真无线耳机大量采用了恒玄的方案。

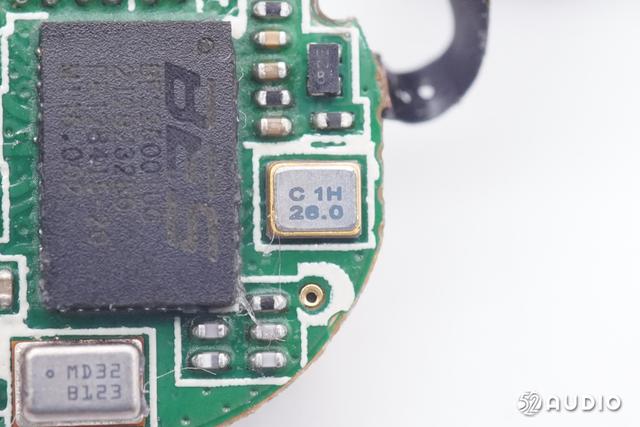

为蓝牙芯片提供时钟的晶振特写。

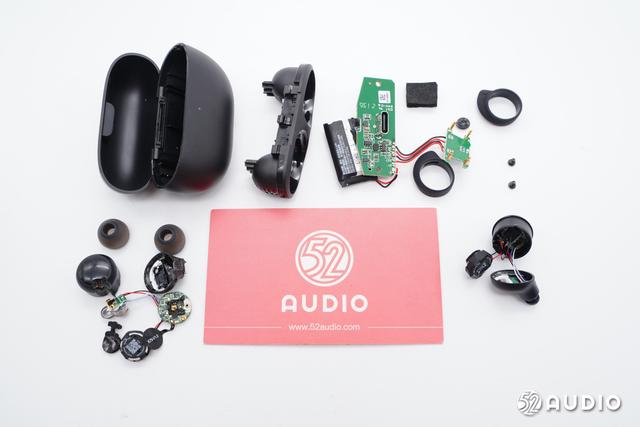

Redmi Buds 3青春版真无线耳机拆解全家福。
三、我爱音频网总结
Redmi Buds 3青春版真无线耳机整体外观设计小巧精致，椭圆形的充电盒采用了磨砂材质，体积轻盈便于携带；豆状的入耳式耳机搭配柔软的硅胶耳塞、耳翼，佩戴轻巧舒适稳固。配备的三种尺寸耳塞、两种尺寸耳翼，能够满足不同人群的佩戴使用需求。
内部结构配置上比较简洁，充电盒采用Type-C接口输入电源，内置锂威315mAh锂离子软包电池，由微源LP4067锂电池充电IC为内置电池充电，由微源半导体LP6261同步升压转换器升压为耳机内部电池充电，输入有一颗自恢复保险丝和TVS用于过压保护。
耳机内部采用了5.5mm动圈扬声器单元，36mAh软包扣式电池，分别通过导线连接到主板。主板上，主控芯片为恒玄BES2500IUC，支持蓝牙5.2，具有超低底噪，512K SRAM, 2M/4M FLASH；单颗MEMS麦克风，用于语音通话功能拾音。
